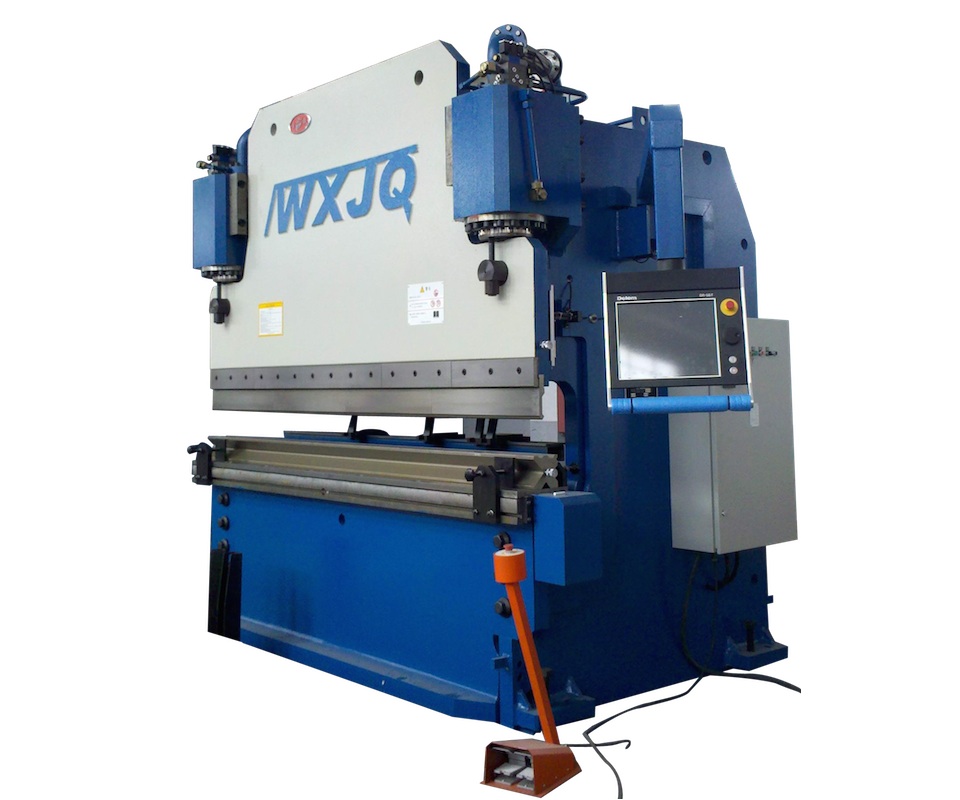

гидравлический пресс — тормоза 320t CNC машины

TECHNICAL FEATURES

  • гидравлический пресс — тормоза машины — CNC европейского регулятора, при полном CNC управляемой Y1, Y2, расчеты на основе материалов и инструментов библиотеки;
  • согласно постановлению контролера процедуры автоматического изгиб, оптимизация, инженер может скорректировать меры согласно фактическим конструкции;
  • Y1, Y2 измеряется с высоким точных оптических скалярные.измерение сигнала будет обратной связи с чпу контролер своевременно.
  • европейская часть клапанами будет контролировать слева и справа цилиндра движение по контролера в команду.
  • назад топливо с длинными поле — точность мяч пошел и линейных органов.скорость движения выше; повторяю точной, выше;
  • назад, оценить определяется servomotor по оси X.есть факультативного R, трансфокатора.
  • поддерживают пальцы в два этапа, который будет удобно для различных части изготовления;
  • рам руководство с низким коэффициентом трения, полимерные износостойких материалов, которые позволят давно точной трудовой жизни;
  • рабочий стол с автоматическим венчает системы.гидравлического типа до 200t-3.2m машин, в то время как клин структура прилагается для больших машин.
  • за изменение силы до 200t, быстро зажим для пунша, применяется.это будет легко справиться с вверх).зажим есть клин венчает скорректировать систему.
  • боковой и задней защиты заборы стандарта до 200t машины.для больших машин, оптического Safety Sensor будет факультативным.
  • низкий уровень шума и высокой эффективности шестерённая гидромашина стандартной конфигурации;
  • рам с анти — наклонно — устройство для «защиты;
  • гидравлические системы пресс — тормоза нефти резервуар с уровня и температурный показатель.

320t cnc hydraulic press brake machine

  1. оценка изгиб силу расчетов или макс изгиб, толщина для гидравлических пресс — тормоза машины

    оценить силу формулы расчета является изгиб

     P=650*S*S*L/V

    • р: оценка гидравлических пресс — тормоза — под силу (t)
    • S: толщина листа (мм)
    • L: изгиб, длина (м)
    • V: гидравлический пресс — тормоза снизу die V открытие ширина (мм)

    NOTE:

    1. гидравлический пресс — тормоза машины под силу в расчете на мягкой стали (прочность на растяжение = 450mpa).для других материалов, мы должны постоянная времени к (связанные с материалом, прочности, жесткости, удлинение).например, из нержавеющей стали, знака символы могут быть разные по номеру.мы можем установить k = 1,5.
    2. обычно V (гидравлические пресс — тормоза машины снизу die V открытие ширина) может быть 6 — 12 раз толщина листа.тонкие пластины для открытия мы выбираем меньшее V.хотя для больших и сильнее знака, мы должны установить больше V открытия.больше V внесет больше радиус изгиба.
  2. гидравлический пресс — тормоза машины отгрузки, разгрузки, вопросов, касающихся установки
    • гидравлический пресс — тормоза машины будут загружены на сталь).во время погрузки / разгрузки, мы должны вытащить или еще только за стали ломать, чтобы избежать деформации на машине тело рамы.
    • на машине стена рамы, есть грузовой крюк.мы должны использовать достаточно подробно стальной трос или цепи, снять машину с помощью крючка.мы должны быть осторожны, чтобы избежать машину вниз;
    • для большей мощности гидравлический пресс — тормоза машины, машины, высота может быть близка к верхней двери контейнера. когда мы получим машину, мы должны быть осторожны, чтобы избежать повреждений на машине из частей.в целях защиты части, мы можем удалить гидравлического клапана, мотор или другие компоненты, сверху.переустановите частей, согласно нашим проводником.
    • гидравлический пресс — тормоза машины будет определяться цепи или стальной проволоки внутри контейнера, покрытые пластиковой пленки, чтобы избежать влаги в океане партии.
    • когда получите гидравлический пресс — тормоза машины, клиент должен удалить стали ломать под машиной, подготовить основу для машины.хорошо, исправить и выравнивание сделает машину работать дольше и точной.

HYDRAULIC CNC PRESS BRAKE TECHNICAL PARAMETERS

Item WE67K-320Ton ×3200mm WE67K-320Ton ×4000mm WE67K-320Ton ×5000mm WE67K-320Ton ×6000mm
Nominal force(KN) 3200 3200 3200 3200
Worktable length(mm) 3200 4000 5000 6000
Distance between holes(mm) 2650 3100 4000 4800
Depth of throat(mm) 400 400 400 400
Ram Stroke (mm) 250 250 250 250
Max open height(mm) 520 520 520 520
Ram Speed (mm/s) Fast Down 70 70 70 70
Working 7.5 7.5 7.5 7.5
Return 75 75 75 75
Volume of Oil Tank (L) 600L 720L 970L 1200L
Main power(Kw) 22 22 22 22
Weight(KGs) 19,500 21,800 24,500 28,500
Overall dimension(L×W×H mm) 3800×2510×3300 4590×2510×3300 5550×2510×3900 6250×2560×4600



No.
Name
Manufacture
1
CNC System DELEM DA-52S
2
Valve block for pressure BOSCH Rexroth
3
Valve block for synchronization BOSCH Rexroth
4
Main sealers in cylinder NOK or SKF
5
Gear Pump BOSCH
6
Linear Scale HEIDENHAIN
7
Servo Motor YASKAWA
8
Main electric components Schneider
